Cảm ứng điện từ.

Question

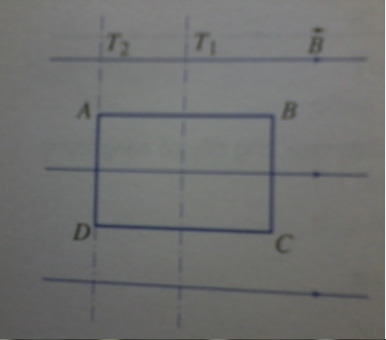

Cho khung dây dẫn $ABCD,\,AB=6\,cm,\,BC=4\,cm.$ Khung có thể quay xung quanh một trong hai trục thẳng đứng $T_1,\,T_2;\,T_1$ qua hai trung điểm của hai cạnh $AB,\,DC;\,T_2$ qua hai đỉnh $A,\,D$ của khung (hình vẽ). Khung quay trong từ trường đều, các đường sức từ là các đường nằm ngang có chiều như hình vẽ.
a) Gọi vị trí của khung như hình vẽ (mặt phẳng khung dây chứa các đường sức từ) là vị trí ban đầu. Dòng điện cảm ứng trong khung khi khung quay xung quanh trục $T_1$ được một nửa vòng kể từ vị trí ban đầu có chiều như thế nào? Cùng câu hỏi như thế đối với trường hợp trục quay là $T_2$. Nhìn từ trên xuống, trong cả hai trường hợp đều thấy khung quay theo chiều ngược chiều quay của kim đồng hồ.
b) Tốc độ góc $\omega$ của khung khi khung quay quanh $T_1$ và $T_2$ đều như nhau. Hỏi cường độ lớn nhất của dòng điện cảm ứng qua khung trong hai trường hợp nói trên bằng bao nhiêu? Cho $B=0,05T,$ tốc độ góc là $10$ vòng$/$giây, điện trở của khung là $R=0,1\Omega.$

Long Nd · Answer 1 · 2/21/2013 10:55:49 PM

a) Dòng điện cảm ứng sẽ sinh ra từ trường chống lại sự thay đổi của từ thông.

+ Quay quanh trục $T_{1}$. Khi quay thì từ thông tăng đến khi mặt phẳng dây vuông góc với từ trường thì từ thông cực đại, quay tiếp thì bắt đầu giảm.

Vậy dòng sẽ theo chiều kim đồng hồ trong góc 1/4 đầu tiên, và đổi chiều ở góc 1/4 thứ 2.

+ Quay quanh trục $T_{2}$ cũng tương tự

b) Góc lệch so với vị trí ban đầu là: $\omega t$

Từ thông qua vòng dây là: $\Phi=BSsin(\omega t)=0.05\times0.06\times0.04sin\omega t=0.00012sin20\pi t(Wb)$

Suất điện động cảm ứng: $E=\Phi'=0.00012\times20\pi cos20\pi t$

Suất điện động lớn nhất khi: $cos20\pi t =1 \Rightarrow t = 0$ Lúc này: $E=0.0024\pi$

Cường độ dòng cảm ứng lớn nhất: $I=\frac{0.0024\pi}{0.1}=0.024\pi (A)$

Hỏi	20-02-13 10:27 PM
Lượt xem	1319
Hoạt động	21-02-13 10:55 PM
