tụ điện lớp 11

Question

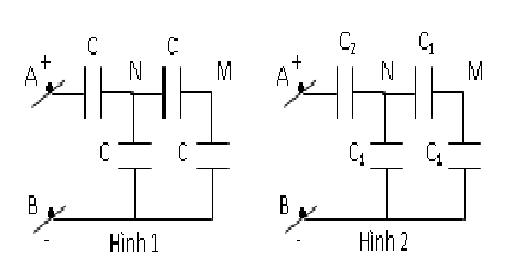

1) Cho bộ tụ có sơ đồ như hình 1, trong đó các tụ điện có điện dung C bằng nhau. Biết U_MB = 4V. Hiệu điện thế U_ABcó giá trị :

A. 20V. B. 16V. C. 12V. D. Không xác định được vì chưa biết giá trị của C.

2) Cho bộ tụ điện như hình 2. C₂ = 2C₁ ; U_AB = 14V. Hiệu điện thế U_MBcó giá trị

A. 3V. B. 4V. C. 8V. D. 5,25V.

tiendat.tran.79 · Answer 1 · 12/7/2013 8:56:01 PM

1

Các tụ giống nhau nên

$U_{NB}=2U_{MB}=8V$

Tổng điện tích trên bộ tụ song song là

$q_{//}=8C+4C=12C$

Do đó điện tích trên tụ đặt ngoài đoạn song song cũng có giá trị 12C

Hiệu điện thế giữa 2 đầu tụ là 12V

$U_{AB}=12V+8V=20V$

Trả lời 07-12-13 08:56 PM

tiendat.tran.79
34K 12 10

721K 136K 667K

3 9

53% được chấp nhận

1 Đáp án
