1. Cấu tạo
và nguyên tắc hoạt động:
|
|
Máy phát
điện xoay chiều một pha.
|
Máy phát
điện xoay chiều ba pha
|
|
Nguyên tắc hoạt động
|
Dựa trên hiện tượng cảm ứng
điện từ.
|
|
Cờu
tạo
|
-
Phần cảm: Tạo ra từ trường.
-
Phần ứng: Tạo ra dòng điện.
Phần
cảm cũng như phần ứng có thể quay hoặc đứng yên. Bộ phận quay gọi là rôto và
bộ phận đứng yên gọi là stato.
-
Bộ góp: gồm hai vành khuyên đặt
đồng trục, cách điện và hai chổi quét tì lên hai vành khuyên.
-
Tần số được phát ra: $f = p.n$
+
n là tốc độ quay của rôto.
+ p là số cặp cực từ.
|
- Stato: gồm ba cuộc dây đặt lệch nhau $120^{0}$ trên
vòng tròn để tạo ra dòng điện.
- Rôto là một nam châm điện tạo ra từ trường.
|
2. Dòng điện
xoay chiều ba pha:
a. Định
nghĩa: Dòng điện xoay chiều ba pha là hệ thống ba dòng điện
xoay chiều cùng biên độ, cùng tần số, nhưng lệch pha nhau một góc bằng $\frac{2\Pi}{3}$
rad, hay $120^{0}$, tức là lệch nhau về thời gian $\frac{1}{3}$ chu kỳ.
b. Cách mắc
dòng điện xoay chiều ba pha:

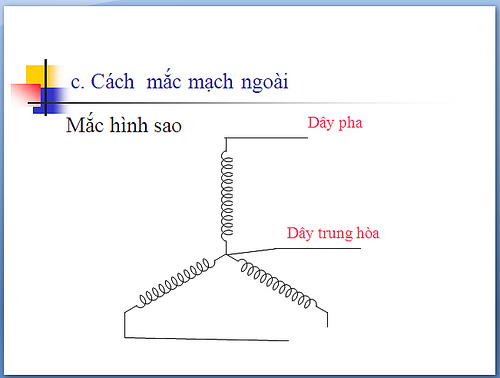

* Cách mắc hình sao:
+ Điện áp giữa dây pha với dây trung hòa gọi là điện áp
pha, ký hiệu là $U_{p}$.
+ Điện áp giữa hai dây pha với nhau gọi là điện áp dây,
ký hiệu là $U_{d}$.
+ Liên hệ giữa điện áp dây và điện áp pha: $ U_{d} = \sqrt{3}
U_{p}$.
+ Dòng điện trong dây trung hòa luôn bằng 0. $i = i_{1}+
i_{2} + i_{3} = 0$. Dây trung hòa còn được gọi là dây nguội, dây pha còn gọi là dây
lửa hay là dây nóng.

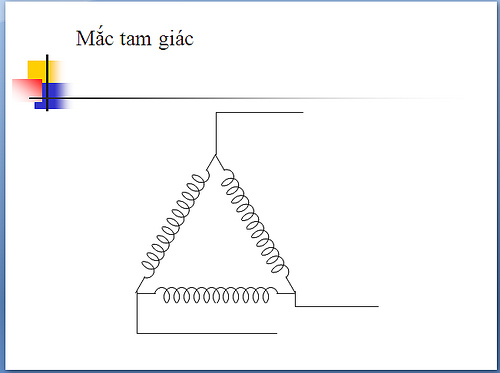

* Cách mắc tam giác:
