1. Từ trường của dòng điện chạy trong dây dẫn thẳng dài
Vectơ cảm ứng từ $overrightarrow{B}$ tại một điểm được xác định:
- Điểm đặt tại điểm đang xét.
- Phương tiếp tuyến với đường sức từ tại điểm đang xét
- Chiều được xác định theo quy tắc nắm tay phải
- Độ lớn $B = 2.10^{-7} \frac{I}{r} $

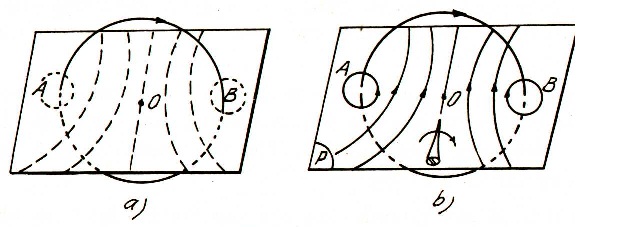

2. Từ trường của dòng điện chạy trong dây dẫn uốn thành vòng tròn
Vectơ cảm ứng từ tại tâm vòng dây được xác định:
- Phương vuông góc với mặt phẳng vòng dây
- Chiều là chiều của đường sức từ: Khum bàn tay phải theo vòng day của khung dây sao cho chiều từ cổ tay đến các ngón tay trùng với chiều của dòng điện trong khung , ngón tay cái choảy ra chỉ chiều đương sức từ xuyên qua mặt phẳng dòng điện
- Độ lớn $B = 2\Pi 10^{-7} \frac{NI}{R}$
R: Bán kính của khung dây dẫn
I: Cường độ dòng điện
N: Số vòng dây

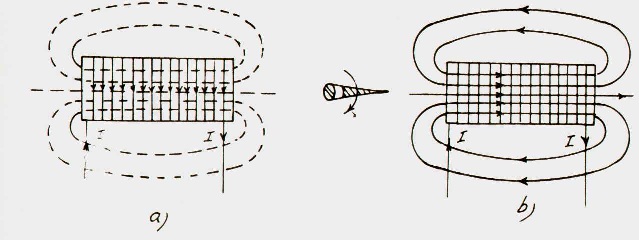

3. Từ trường của dòng điện chạy trong ống dây dẫn
Từ trường trong ống dây là từ trường đều. Vectơ cảm ứng từ được xác định:
- Phương song song với trục ống dây
- Chiều là chiều của đường sức từ
- Độ lớn $B = 4\Pi.10^{-7} nI$ ( n: Số vòng dây trên 1m)
|
