Bài tập cảm ứng điện từ(6).
|
|
|
|

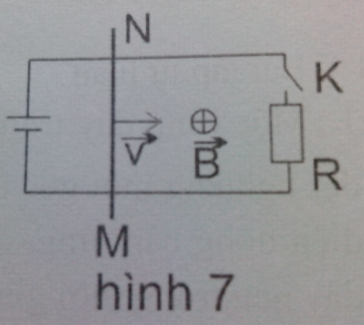

Hai dây dẫn song song (điện trở không đáng kể) một đầu nối với nguồn $E_1=2,4\,V;\,r_1=3\Omega$ một đầu nối vào điện trở $R=48\Omega$ qua một khóa $K$. Thanh kim loại $MN$ có chiều dài $l=40\,cm,$ điện trở $r_2=2\Omega$ đặt vuông góc với hai dây dẫn nói trên, trượt dọc theo hai dây dẫn với vận tốc $v=30m/s;$ mạch điện đặt trong từ trường đều, cảm ứng từ vuông góc với mặt phẳng của mạch, có độ lớn $0,1\,T$ có chiều như hình vẽ.
a) Ban đầu $K$ mở. Tính cường độ dòng $MN$ và hiệu điện thế $U_{MN}.$
b Cũng câu hỏi như trên khi $K$ đóng.
|
|
|
|
đặt câu hỏi
|
Bài tập cảm ứng điện từ(5).
|
|
|
|

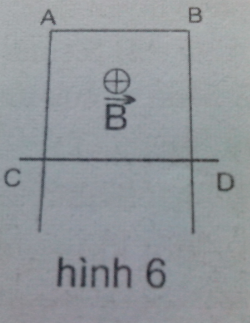

Cho hệ thống như hình vẽ: dây dẫn $CD=10\,cm,$ khối lượng $m=10\,g$ có thể trượt luôn tiếp xúc vào hai thanh ray thẳng đứng, từ trường $\overrightarrow{B}$ nằm ngang có độ lớn $0,4\,T.$ Lấy $g=10m/s^2.$
a) Mô tả chuyển động của thanh $CD.$
b) Tính vận tốc $CD?$ Chiều và độ lớn của dòng điện cảm ứng khi $CD$ rơi đều? Biết $R=1\Omega.$
c) Tính lại câu b) khi các ray hợp với mặt ngang một góc $\alpha=30^o.$
|
|
|
|
đặt câu hỏi
|
Bài tập cảm ứng điện từ(4).
|
|
|
|

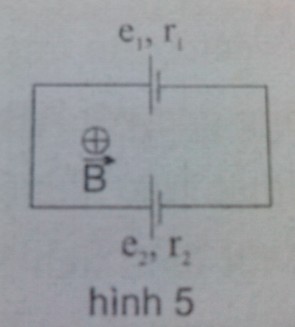

Một khung dây hình vuông $ABCD$ cạnh $a=20\,cm$, điện trở khung $R=0,8\Omega$ trên đó các nguồn $E_1=12\,V;\,r_1=0,1\Omega;\,E_2=8\,V;\,r_2=0,1\Omega$ (hình vẽ). Mạch đặt trong từ trường đều $\overrightarrow{B}$ vuông góc với mặt phẳng khung.
a) Cho $B$ tăng theo thời gian bằng quy luật $B=kt$ với $k=40\,T/s.$ Tính cường độ dòng điện chạy trong mạch.
b) Để dòng điện chạy qua mạch bằng không, từ trường phải thay đổi thế nào? Với $k$ bằng bao nhiêu?
|
|
|
|
đặt câu hỏi
|
Bài tập cảm ứng điện từ(3).
|
|
|
|

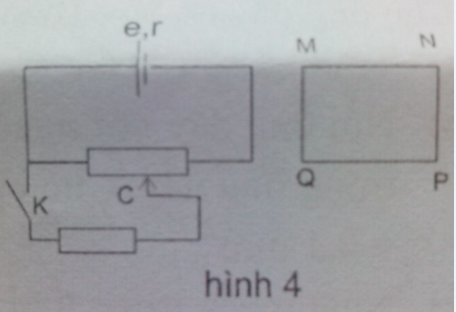

Khung dây dẫn hình chữ nhật $MNPQ$ không bị biến dạng đặt trong cùng một mặt phẳng của một mạch điện (hình vẽ). Xác định chiều dòng điện cảm ứng xuất hiện trong khung $MNPQ$ trong hai thí nghiệm sau:
a) Khóa $K$ đang đóng, ta ngắt khóa $K$.
b) Khóa $K$ đang đóng, ta dịch chuyển con chạy về phía phải.
|
|
|
|
đặt câu hỏi
|
Bài tập cảm ứng điện từ(2).
|
|
|
|
Xác định chiều dòng điện cảm ứng xuất hiện trong $(C)$ trong các trường hợp sau:

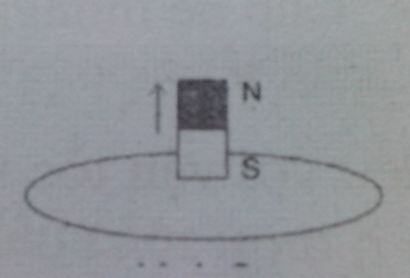

a) Đưa thanh nam châm ra xa khung dây (hình dưới)
b) Tăng cường độ dòng điện qua dây dẫn (hình dưới)
c) Cho $(C)$ chuyển động tịnh tiến theo chiều từ trái sang phải (hình dưới)
|
|
|
|
đặt câu hỏi
|
Bài tập cảm ứng điện từ(1).
|
|
|
|

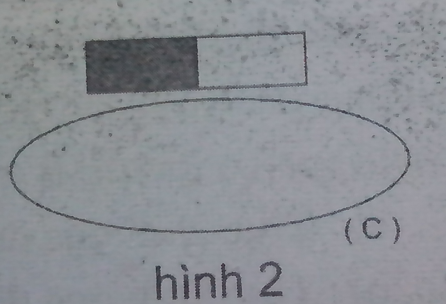

Trên hình dưới thanh nam châm song song với mặt phẳng vòng dây $(C).$ Xác định chiều dòng điện cảm ứng xuất hiện trong $(C)$:
a) Khi thanh nam châm quay đi một góc $90^o$ đến vị trí sao cho cực Nam hướng vào $(C).$
b) Khi thanh nam châm quay đi một góc $90^o$ đến vị trí sao cho cực Bắc hướng vào $(C).$
|
|
|
|
đặt câu hỏi
|
Bài tập cảm ứng điện từ.
|
|
|
|

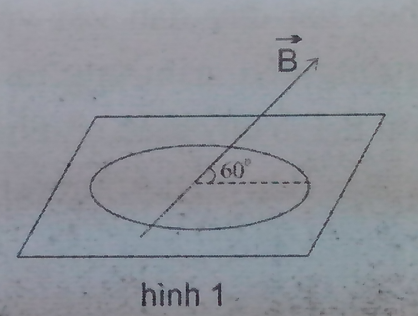

Một vòng dây tròn đường kính $D=10\,cm,$ điện trở $R=0,1\Omega$ đặt nghiêng một góc $60^o$ với cảm ứng từ $\overrightarrow{B}$ (hình vẽ). Xác định suất điện động cảm ứng, độ lớn và chiều dòng điện cảm ứng của vòng dây nếu trong thời gian $\Delta t=0,029\,s.$
a) Từ trường giảm đều từ $B=0,4\,T$ xuống $0.$
b) Từ trường tăng đều từ $B=0,4\,T$ đến $0,8\,T.$
|
|
|
|
|
|
|
|
|
|
đặt câu hỏi
|
Cảm ứng điện từ(2).
|
|
|
|
Một ống dây dài $40\,cm$, đường kính $4\,cm$ có $400$ vòng dây quấn sát nhau. Ống dây mang dòng điện cường độ $I=1A.$
a) Hãy tính cảm ứng từ và năng lượng từ trường trong ống dây.
b) Tính từ thông qua ống dây.
|
|
|
|
đặt câu hỏi
|
Cảm ứng điện từ(1).
|
|
|
|
Một khung dây dẫn tròn tâm $O$ đặt trong từ trường đều $B=0,005\,T,$ đường sức từ vuông góc với mặt phẳng khung dây. Thanh kim loại $OM$ dài $l=50\,cm,$ quay quanh điểm $O$ và đầu $M$ của thanh luôn luôn tiếp xúc với khung dây. Điểm $C$ của khung dây được nối với đầu $O$ của thanh kim loại qua một Ampe kế. Chiều quay của thanh kim loại $OM$ và chiều của đường sức từ được chỉ rõ ở hình vẽ.
a) Hãy chỉ ra chiều dòng điện cảm ứng qua các đoạn dây dẫn $C1M$ và $C2M.$
b) Sợi dây dẫn làm khung có tiết diện như nhau và có điện trở $R=0,05\,\Omega.$ Hỏi khi thanh kim loại $OM$ quay từ điểm $1$ đến điểm $2$ thì số chỉ của Ampe kế thay đổi như thế nào? Hỏi số chỉ của Ampe kế khi đầu $M$ của thanh đi qua điểm $D?$
Cho biết thanh $OM$ quay đều với tốc độ góc là $2$ vòng$/$giây.
|
|
|
|
đặt câu hỏi
|
Cảm ứng điện từ.
|
|
|
|
Cho khung dây dẫn $ABCD,\,AB=6\,cm,\,BC=4\,cm.$ Khung có thể quay xung quanh một trong hai trục thẳng đứng $T_1,\,T_2;\,T_1$ qua hai trung điểm của hai cạnh $AB,\,DC;\,T_2$ qua hai đỉnh $A,\,D$ của khung (hình vẽ). Khung quay trong từ trường đều, các đường sức từ là các đường nằm ngang có chiều như hình vẽ.
a) Gọi vị trí của khung như hình vẽ (mặt phẳng khung dây chứa các đường sức từ) là vị trí ban đầu. Dòng điện cảm ứng trong khung khi khung quay xung quanh trục $T_1$ được một nửa vòng kể từ vị trí ban đầu có chiều như thế nào? Cùng câu hỏi như thế đối với trường hợp trục quay là $T_2$. Nhìn từ trên xuống, trong cả hai trường hợp đều thấy khung quay theo chiều ngược chiều quay của kim đồng hồ.
b) Tốc độ góc $\omega$ của khung khi khung quay quanh $T_1$ và $T_2$ đều như nhau. Hỏi cường độ lớn nhất của dòng điện cảm ứng qua khung trong hai trường hợp nói trên bằng bao nhiêu? Cho $B=0,05T,$ tốc độ góc là $10$ vòng$/$giây, điện trở của khung là $R=0,1\Omega.$
|
|
|
|
|
|
đặt câu hỏi
|
Số vòng dây quấn sai.
|
|
|
|
Một khung dây tròn gồm $24$ vòng dây, một vòng dây có dòng điện cường độ $I=0,5\,A$ chạy qua. Theo tính toán thì cảm ứng từ ở tâm khung bằng $6,3.10^{-5}\,T.$ Nhưng khi đo thì thấy cảm ứng từ ở tâm bằng $4,2.10^{-5}\,T.$ Kiểm tra lại các vòng dây thấy có một số vòng quấn nhầm, chiều quấn của các vòng này ngược chiều quấn của đa số vòng trong khung. Hỏi có bao nhiêu vòng dây bị quấn nhầm?
|
|
